Для домашних слесарных работ могут понадобиться инструменты для измерений и разметки деталей, рубки, правки, резки, опиливания, сверления, нарезания резьбы, пайки и лужения металла. Для измерений и разметки деталей используются линейка, штангенциркуль, транспортир, угольник, чертилка, кернер, циркуль.

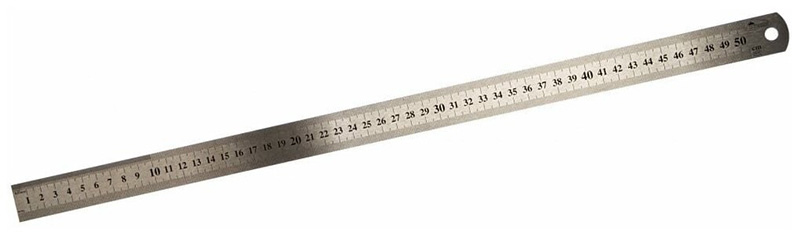

линейка

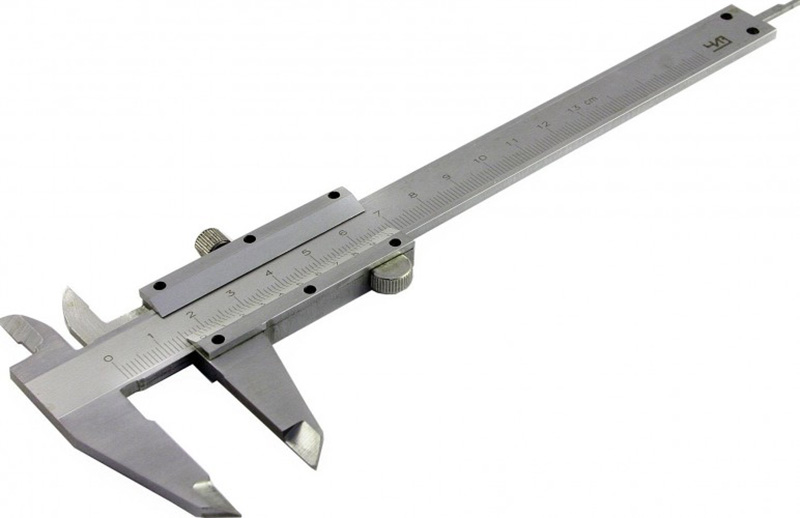

Металлический штангенциркуль

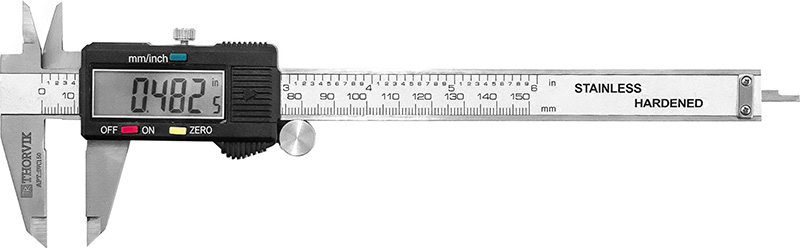

электронный штангенциркуль

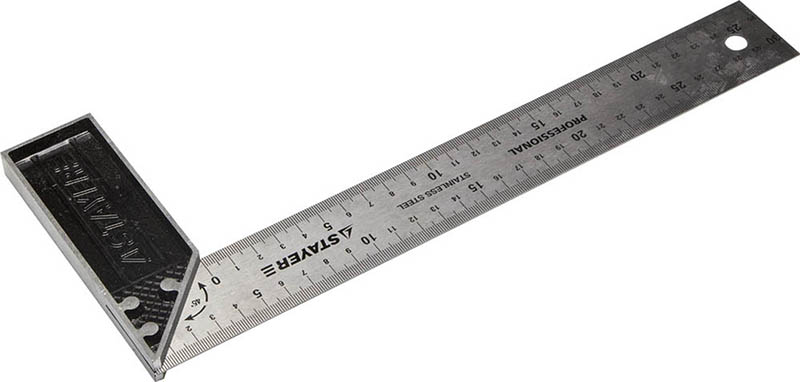

угольник

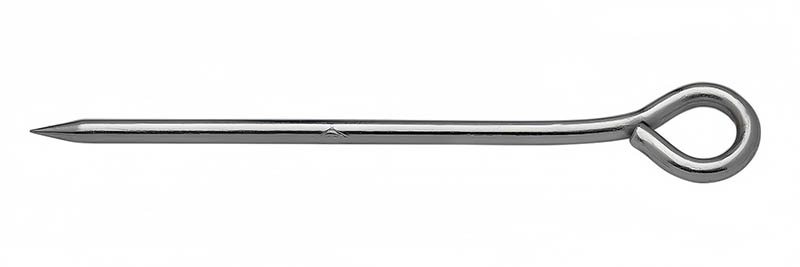

чертилка

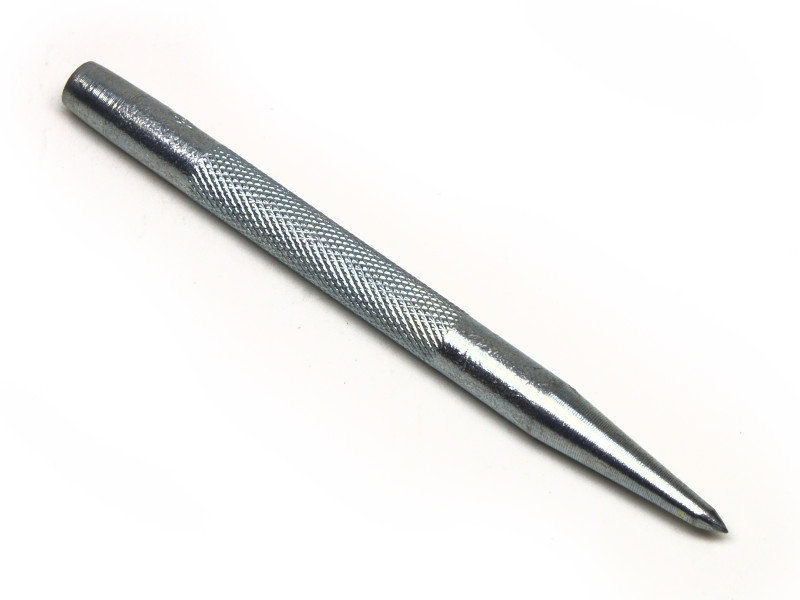

кернер

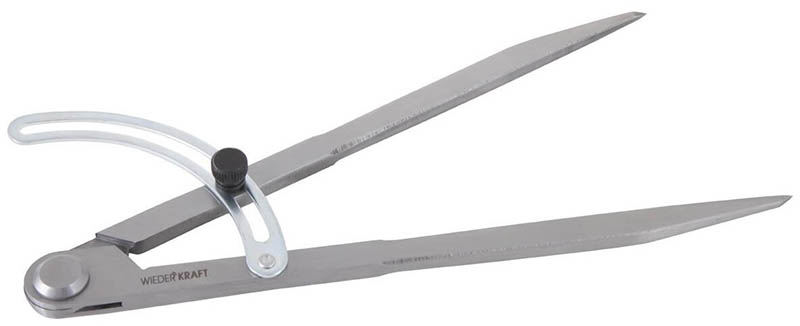

циркуль

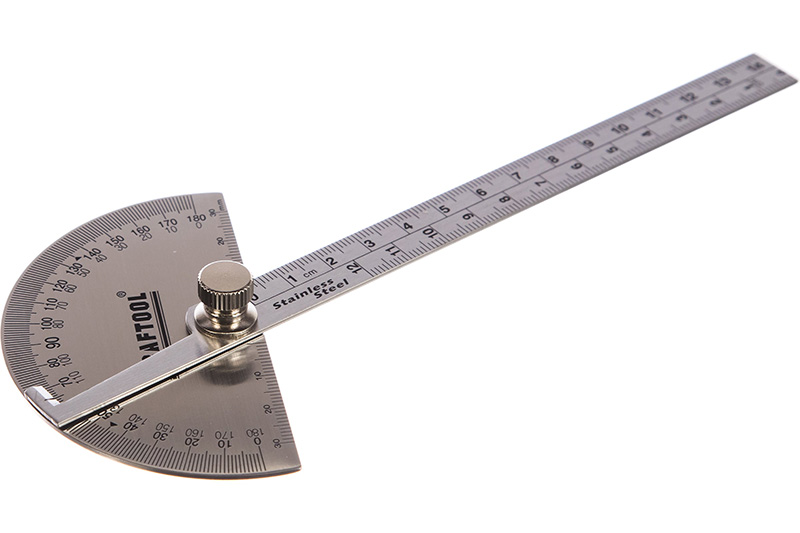

транспортир

Линейка необходима для измерения габаритов детали, определения положения отверстий, мест изгиба н др. В слесарных работах применяют стальные линейки.

Штангенциркули применяют для измерения наружных и внутренних диаметров, длин, толщин, глубин и др.

Транспортир применяют для измерения и разметки углов. 

Угольник служит для нанесения на поверхность детали или заготовки параллельных и взаимно перпендикулярных линий.

Чертилкой наносят линии (риски) на размечаемую поверхность с помощью линейки и угольника или шаблона. Изготовляется чертилка из инструментальной стали. Для разметки стальной хорошо обработанной детали используют чертилки из латуни, оставляющие на поверхности цветной след. Алюминиевые детали размечают остро заточенным твердым карандашом.

Кернер — слесарный инструмент, применяемый для нанесения на размечаемую поверхность углублений (кернов) по предварительно размеченным линиям. Керны делают для того, чтобы риски были отчетливо видны и не стирались в процессе обработки детали. Кернеры служат также для разметки центров отверстий, подлежащих сверлению.

Кернеры бывают обыкновенные, специальные, пружинные электрические. Для домашнего умельца достаточно иметь обыкновенный кернер. Обыкновенный кернер — стальной стержень длиной 100, 125 мм диаметром, соответственно, 8, 10 и 12 мм. Боек кернера имеет коническую поверхность. Острие его затачивают на торце шлифовального круга под углом 50—60°. Для более точной разметки пользуются малыми кернерами с острием, заточенным под углом 30—45°, у кернеров для разметки центров отверстий, подлежащих сверлению, острие затачивают под углом 75°.

 Инструменты для рубки металла:

Циркуль слесарный используют для разметки окружностей и дуг, для деления отрезков, окружностей, а также для переноса размеров с измерительной линейки на деталь или заготовку.

Инструменты для рубки металла. Для рубки металла вручную необходимы слесарное зубило, крейцмейсель, слесарные молотки, киянка.

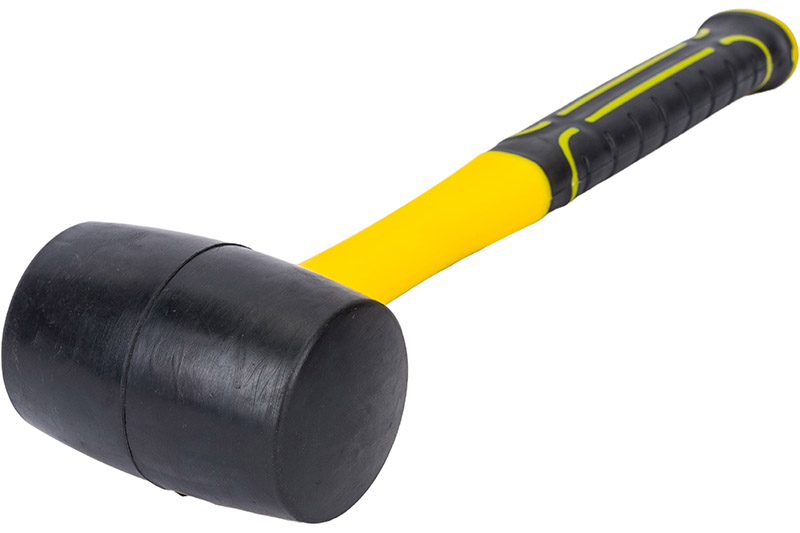

киянка

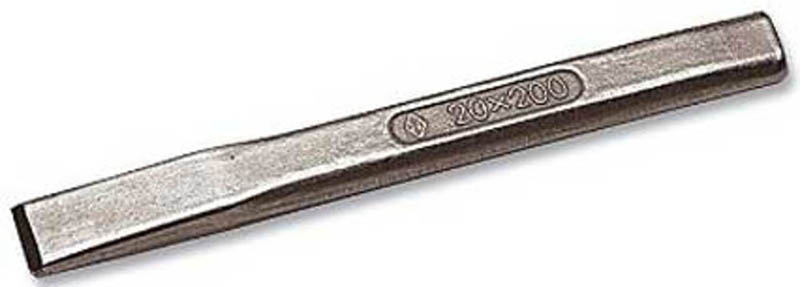

Слесарное зубило — стержень из инструментальной стали, состоящий их трех частей: рабочей, средней и ударной.

Угол заточки рабочей части принимается в зависимости от обрабатываемого материала: для твердых металлов (твердая сталь, железо, чугун) — 70⁰; для материалов средней твердости (сталь) — 60⁰ ; для мягких материалов (латунь, медь, титановые сплавы) — 45⁰ ; для алюминиевых сплавов — 35⁰.

Зубила бывают длиной 100, 125, 150 и 200 мм, ширина рабочей части соответственно равна 5, 10, 16 и 20 мм. Для домашней мастерской достаточно иметь зубила длиной 100 и 150 мм.

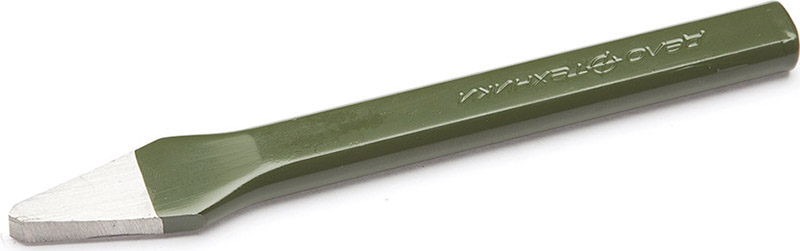

Крейцмейсель отличается от зубила более узкой режущей кромкой. Предназначен для вырубывания узких канавок, отверстии, пазов.

Углы заточки крейцмейселя такие же, как и зубила. 

Слесарные молотки бывают с круглым и квадратным бойком. Изготовляются массой от 50 до 1000 г. Молотки с круглым бойком массой 200 г применяют при инструментальных работах, разметке и правке; 400, 500 и 600 г — при слесарных работах; 800 и 1000 г — при тяжелых ремонтных работах. Молотки с квадратным бойком массой 50, 100 и 200 г применяются при слесарно-инструментальных работах; 400, 500 и 600 г — при слесарных работах, рубке, гибке, клепке и др. Более тяжелые молотки применяют редко. Молоток должен быть хорошо насажен на рукоятку. Шатающийся молоток не только затрудняет работу, но и опасен для окружающих. Рукоятку молотка делают из твердых пород.

Киянки с круглым и квадратным ударником применяют при выполнении изделий из тонкого листового металла.

Инструменты для правки металла.

Для правки металла холодным способом необходимо иметь правильную плиту, молотки для правки, молотки со вставными бойками из мягких металлов. Правильную плиту изготовляют из стали, из серого чугуна монолитной или с ребрами жесткости.

В домашних условиях специальную правильную плиту можно заменить любой массивной металлической плитой. Необходимо, чтобы масса плиты была в 80—150 раз больше массы молотка. Рабочая поверхность плиты должна быть ровной и чистой. Устанавливают правильную плиту на деревянную или металлическую подставку. При этом необходимо обеспечить устойчивость и горизонтальность положения плиты.

Молоток для правки имеет круглый гладкий полированный боек. Молотки со вставными бойками из мягких металлов (меди, свинца) или дерева применяют при правке деталей с окончательно обработанной поверхностью и деталей или заготовок из цветных металлов или сплавов.

Гладилки представляют собой деревянные или металлические бруски. Необходимы для правки тонкого листового и полосового металла.

Инструменты для резки металла.

Для резки металла в домашних условиях используют ручные ножницы и ножовки.

Ручные ножницы применяют для разрезания стальных листов толщиной 0,5—1,0 мм и листов цветных металлов толщиной до 1,5 мм. В зависимости от заточки режущей части ножницы бывают правые и левые. Для резки листового металла по прямой линии и по кривой без резких поворотов больше подходят правые ножницы. Левыми ножницами режут по правой кромке изделия против часовой стрелки, что мало удобно, так как не видно разметочной риски.

Ручная слесарная ножовка служит для резки толстых листов полосового, круглого и профильного металла, а также для прорезания шлицев, пазов, обрезки заготовок по контуру и для других работ. Ручная ножовка состоит из станка (рамки) и ножовочного полотна.

Инструменты для опиливания металла.

Опиливание металла в домашних условиях осуществляется вручную напильниками различных видов.

С помощью напильника можно придать детали требуемую форму и размеры, подогнать детали друг к другу, обработать пазы и отверстия любой формы и др.

Напильники подразделяют по форме и крупности насечки, по форме поперечного сечения бруска, по назначению.

По форме насечки различают напильники с одинарной, двойной, точечной и дуговой насечкой.

Напильники с одинарной насечкой снимают широкую толстую стружку, равную длине насечки. Эти напильники применяют для опиливания мягких металлов и сплавов (латуни, свинца, алюминия, бронзы, меди), а также пластмасс, дерева, пробки. Напильниками с одинарной насечкой затачивают пилы и ножи.

Двойная насечка размельчает стружку, что облегчает работу. Поверхность, обработанная напильником с двойной насечкой, получается более чистой, чем напильником с одинарной насечкой. Напильники с двойной насечкой применяют для опиливания стали, чугуна и других твердых материалов.

Точечная насечка представляет собой расположенные в шахматном порядке мелкие зубья с выемками для размещения стружки. Такая насечка обеспечивает грубую обработку мягких металлов и мягких неметаллических материалов.

Дуговая насечка обеспечивает высокую производительность опиливания и повышенное качество обработки деталей. Напильники с дуговой насечкой применяют для обработки мягких материалов (медь, алюминий, свинец и др.).

По форме поперечного сечения напильники бывают: плоские — для опиливания наружных и внутренних плоских поверхностей, пропиливания шлицев и канавок,

квадратные — для распиливания квадратных и прямоугольных отверстий и для опиливания узких плоских деталей; трёхгранные — для опиливания острых углов и заточки пил; круглые — для распиливания круглых или овальных отверстий и вогнутых поверхностей небольшого радиуса; полукруглые — для опиливания вогнутых криволинейных поверхностей значительного радиуса и больших отверстий;

ромбические — для опиливания зубьев зубчатых колес, углов свыше 15°, пазов и др.;

ножовочные — для опиливания внутренних углов, клиновидных канавок, узких пазов, плоскостей в трехгранных, квадратных и прямоугольных отверстиях и др..

По назначению напильники подразделятся на следующие пять групп: общего назначения, специального назначения, надфили, рашпили, машинные. Напильники специального назначения и машинные в домашних условиях не применяются.

Напильники общего назначения по числу насечек на 1 см длины делятся на шесть номеров: 0, 1, 2, 3, 4 и 5,

Напильники с насечкой № 0 и 1 — драчевые. Имеют крупные зубья. Снимают слой металла 0,05—0,1 мм. Применяются для грубого опиливания.

Напильники с насечкой № 2 и 3 — личные. Снимают слой металла 0,02—0,06 мм. Применяются для чистового опиливания деталей.

Напильники с насечкой № 4 и 5 — бархатные. Снимают слой металла 0 01—0,03 мм. Применяются для отделки деталей.

Надфили — небольшие напильники, применяемые для зачист- отверстий, углов, деталей сложной формы и др.. Надфили как и напильники общего пользования, изготовляются плоские, квадратные, трехгранные, круглые, полукруглые, ромбические, ножовочные. Они могут быть тупоносые и остроносые. Последние применяются для опиливания небольших отверстий, узких канавок, пазов и др. Надфили имеют от 20 до 112 насечек на 10 мм длины. В зависимости от количества насечек надфили подразделяются на пять типов: № 1, 2, 3, 4 и 5.

Алмазные надфили представляют собой стальные стержни прямоугольного квадратного, круглого, полукруглого, овального, трехгранного и других сечений, на которые нанесены природные или синтетические алмазные порошки различной крупности. Алмазные надфили применяют для обработки твердосплавных материалов, керамических изделий, стекла и др.

Рашпили служат для обработки мягких металлов (свинец, олово, медь, алюминий и др.), а также дерева, кожи, резины, пластмасс.

В зависимости от профиля поперечного сечения рашпили бывают плоские (тупоносые и остроносые), круглые и полукруглые.

Новый напильник должен быть светло-серого цвета. Темный цвет свидетельствует о том, что напильник покрыт окалиной или плохо закален.

Инструменты для сверления.

Для сверления отверстий в домашних условиях необходимы сверла и дрель.

Сверла выпускаются спиральные, с прямыми канавками, перовые, для глубокого сверления и центровочные.

Для домашнего мастера достаточно иметь спиральные свёрла различных диаметров.
